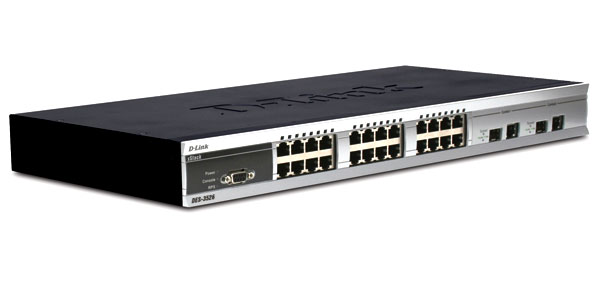

D-Link DES-3526 Switch 算是滿常見的 L2 Switch,雖然耐
用度沒辦法跟 CISCO 比較,但仍算是中階便宜的替代方案。剛
好送修回來的 Switch 需重新設定,趕緊做個筆記紀錄一下。




此次,預計設定項目如下:

※ 設定 IP,不設定 Gateway。
※ 關閉 Telnet 協定。
※ 建立 LACP Mode。
※ 建立管理帳號與密碼。
※ 開啟 SSH 協定方便管理。


※ 設定 IP,不設定 Gateway。

  Web 介面 IP & Gateway 皆須設定,若要設定 IP,請透過
  Console 模式設定,否則 Web 介面將無法設定。

  連結 Console 的方式如下:
  Switch 內附的線材 + USB轉接線 + 超級終端機,設定即可。

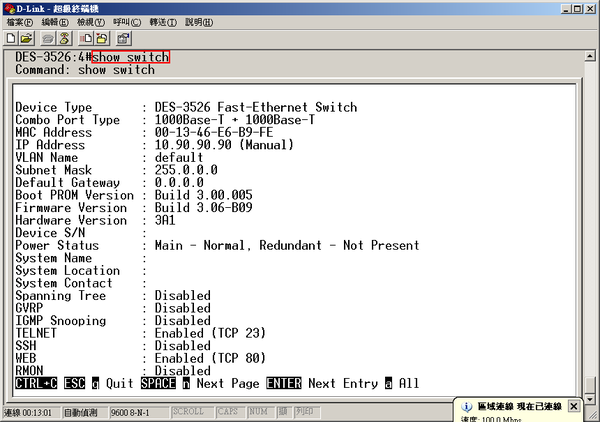

  登入時,無帳號密碼。查看 Switch 現有設定‧「show switch」
 會發現,預設的 IP 為 10.90.90.90。

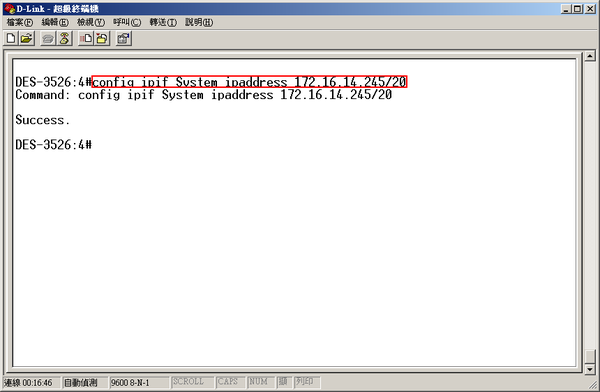

 設定 IP‧「config ipif System ipaddress xxx.xxx.xxx.xxx/xx」

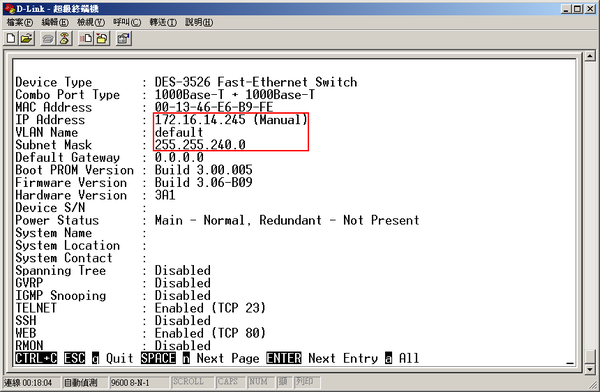

 再次檢查 Switch 設定有無錯誤。

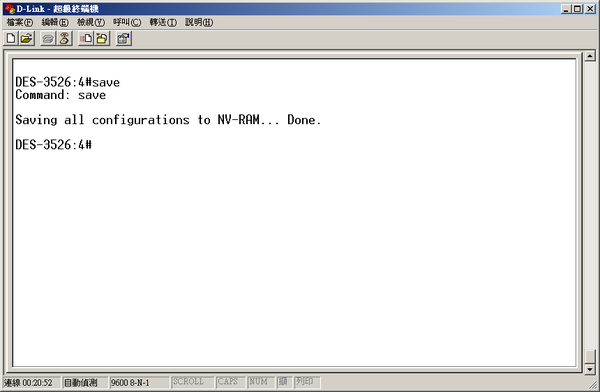

 將設定「save」儲存,避免下次重開機設定失效。




   【 以下設定皆透過 Web 介面即可完成相關設定! 】


※ 關閉 Telnet 協定。

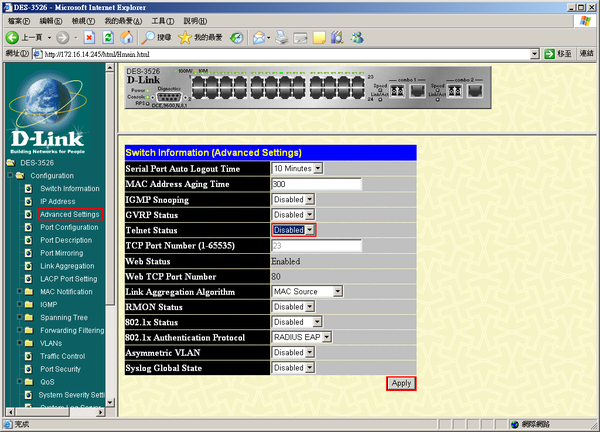

  Advanced Settings → Telnet Status 「Disabled」 → 「Apply」。




※ 建立 LACP Mode。

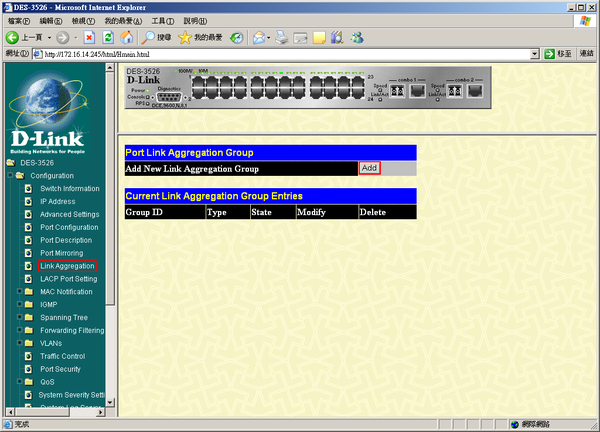

  Add Link Aggregation。

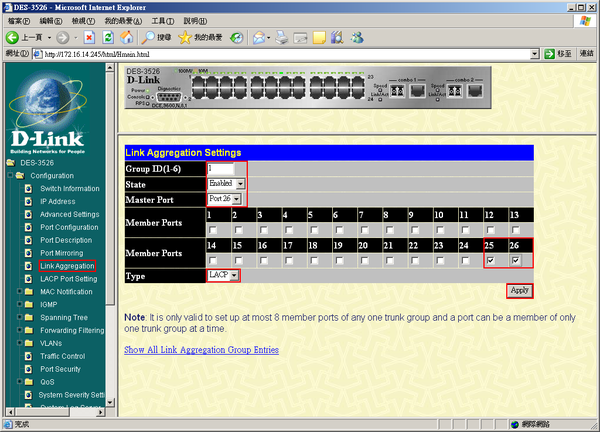

  注意下圖紅框標示,特別注意的是 Type 需設定成「LACP」!

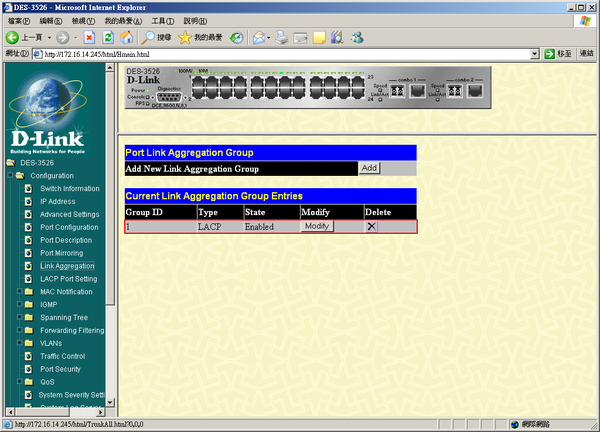

  以下圖示,顯示目前設定狀態 LACP 已完成。

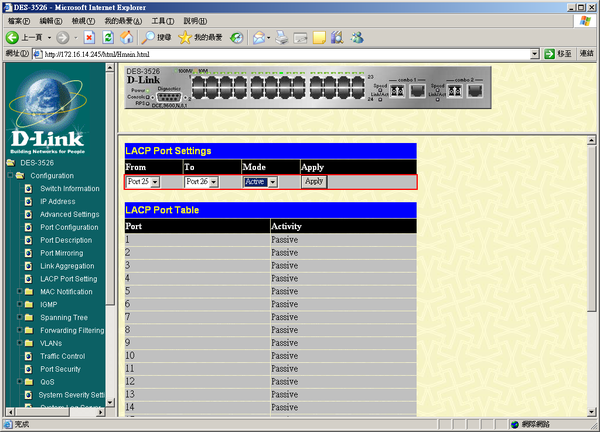

  將 No.25 & No.26 Port 設定成「Active」→「Apply」。

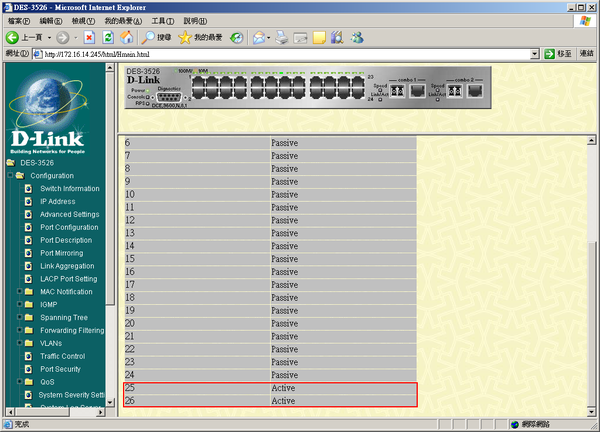

  套用後,相同頁面則可看到 NO.25-26 Port 以變更為「Active」。




※ 建立管理帳號與密碼。

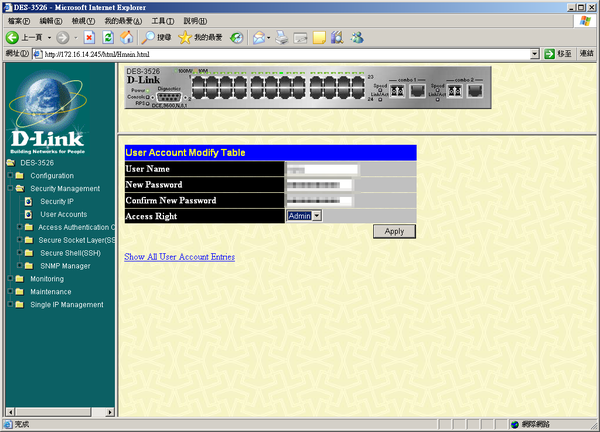

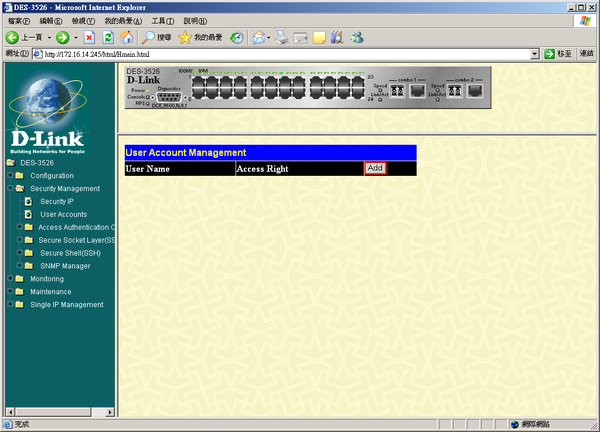

  Security Management → User Accounts → Add。



  輸入欲設定的帳號密碼,Access Right‧請選擇「Admin」。

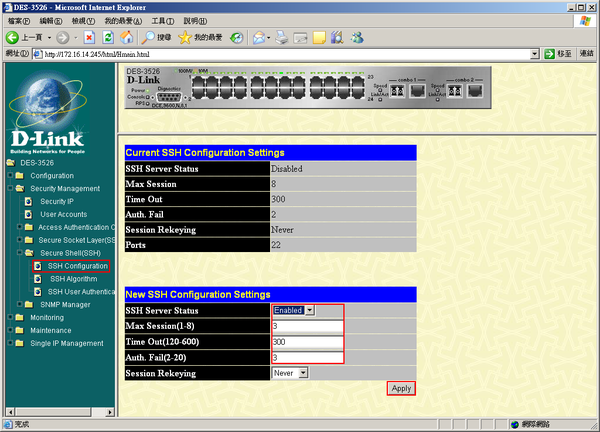

※ 開啟 SSH 協定。

  設定項目如下方紅框標示,套用即可!




在 Console 介面下「save」指令,即可將設定儲存至 NV-RAM,
若在 Web 模式設定,請記得一定要將設定再次儲存,否則機器
重開機後,以上設定將會消失。

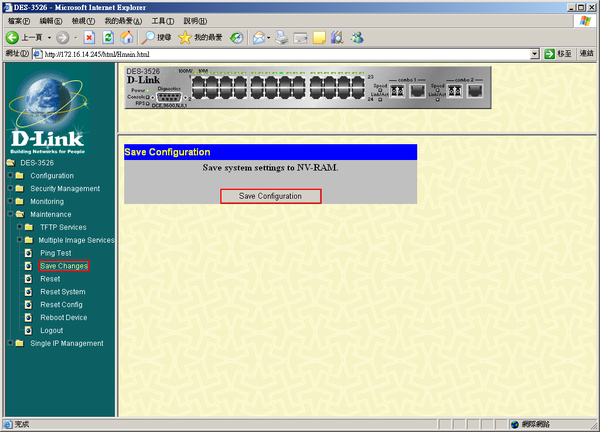

※ Web 介面儲存設定。

  Maintenance → Save Changes → Save Configuration。



以上步驟完成後,記得重開機,測試設定是否有問題?管理帳號
密碼若只有一組,則必須透過該組帳號才能進入設定模式,若遺
失則「必須」透過 Console 介面才能恢復。

1) 接 Console。
2) 重新開機。
3) 在第二個檢測出現 100% 前,按住 「Shift」+「3」,即可還原出廠預設值。


呼,以上則是今天的小筆記,改天再將 CISCO 的筆記一起整理
好了,等等來下班運動去!


                          Paul

paul 發表在 痞客邦 PIXNET 留言(1) 人氣()


留言列表 (1)

發表留言
  • chentunglee
  • 可以請問一下這台大約要多少小朋友嗎? 最近想買支援VLAN的Switch!
    http://chentunglee.blogspot.com
  • 售價約 NT$14,000 - 15,000 左右。

    網路上,有看到 NT$12,000 的報價,這倒是可以多比價。

    paul 於 2010/02/01 16:28 回覆
