D-Link DES-3526 Switch 算是滿常見的 L2 Switch，雖然耐
用度沒辦法跟 CISCO 比較，但仍算是中階便宜的替代方案。剛
好送修回來的 Switch 需重新設定，趕緊做個筆記紀錄一下。




此次，預計設定項目如下：

※ 設定 IP，不設定 Gateway。
※ 關閉 Telnet 協定。
※ 建立 LACP Mode。
※ 建立管理帳號與密碼。
※ 開啟 SSH 協定方便管理。


※ 設定 IP，不設定 Gateway。

　 Web 介面 IP & Gateway 皆須設定，若要設定 IP，請透過
　 Console 模式設定，否則 Web 介面將無法設定。

　 連結 Console 的方式如下：
　 Switch 內附的線材 + USB轉接線 + 超級終端機，設定即可。

　 登入時，無帳號密碼。查看 Switch 現有設定‧「show switch」
　會發現，預設的 IP 為 10.90.90.90。



　設定 IP‧「config ipif System ipaddress xxx.xxx.xxx.xxx/xx」



　再次檢查 Switch 設定有無錯誤。



　將設定「save」儲存，避免下次重開機設定失效。




　　　【 以下設定皆透過 Web 介面即可完成相關設定！ 】


※ 關閉 Telnet 協定。

　 Advanced Settings → Telnet Status 「Disabled」 → 「Apply」。




※ 建立 LACP Mode。

　 Add Link Aggregation。



　 注意下圖紅框標示，特別注意的是 Type 需設定成「LACP」！



　 以下圖示，顯示目前設定狀態 LACP 已完成。



　 將 No.25 & No.26 Port 設定成「Active」→「Apply」。



　 套用後，相同頁面則可看到 NO.25-26 Port 以變更為「Active」。




※ 建立管理帳號與密碼。

　 Security Management → User Accounts → Add。



　 輸入欲設定的帳號密碼，Access Right‧請選擇「Admin」。

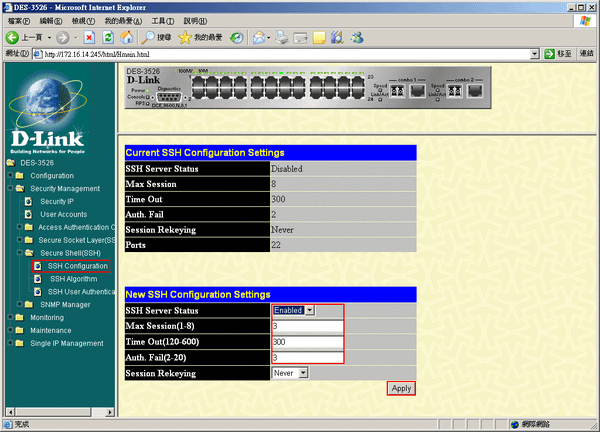

※ 開啟 SSH 協定。

　 設定項目如下方紅框標示，套用即可！




在 Console 介面下「save」指令，即可將設定儲存至 NV-RAM，
若在 Web 模式設定，請記得一定要將設定再次儲存，否則機器
重開機後，以上設定將會消失。


※ Web 介面儲存設定。

　 Maintenance → Save Changes → Save Configuration。



以上步驟完成後，記得重開機，測試設定是否有問題？管理帳號
密碼若只有一組，則必須透過該組帳號才能進入設定模式，若遺
失則「必須」透過 Console 介面才能恢復。

1) 接 Console。
2) 重新開機。
3) 在第二個檢測出現 100% 前，按住 「Shift」+「3」，即可還原出廠預設值。


呼，以上則是今天的小筆記，改天再將 CISCO 的筆記一起整理
好了，等等來下班運動去！
